工業洗衣機是一款自動化、智能化、容易維護保養的洗滌設備，結構緊湊，操作維護方便、設計合理，運轉平穩，使用壽命長，其主要部件、內膽與外殼均用優質不銹鋼精制而成，具有水洗效率高，占地面積小，美觀大方，性能優良，經久耐用等優點。適用于洗滌各種棉織、毛紡、麻類、化纖混紡等衣物織品，在服裝廠、水洗廠、工礦企業、學校、賓館、酒店、醫院等洗衣房具有廣泛應用，是減輕勞動強度，提高工作效率，降低能耗的理想設備。

1.洗衣設備結構

控制系統 ：由電腦面板、電腦芯片、程序軟件、各種傳感器(溫度、電機過載檢測)等組成

滾  筒 ：全部采用優質不銹鋼板制成，筒壁裝有溢水小孔與翻斗筋

傳動體： 由變頻器、電機、皮帶輪、三角膠帶及軸承座等組成

避震

慣性負載

慣性負載是指慣性特別大，啟動較困難的負載。但只要生產機械轉動后達到一定轉速時，負載又顯著下降，輸出功率也相應減小，并相應可獲得節能的效果。這類設備有壓榨機、高速分離機、拋光機、離心鑄造機、管莊機、脫水機、工業洗衣機等等它可用轉速控制，定時控制，多段速控制的方法來滿足工藝要求和節能。設備在制動時還可以采用能量回饋方式，達到快速停機和節電的目的；約有20%的節電率體：由壓縮彈簧、拉桿、吊鉤及固定支座與阻尼器組成，以減少震動幅度

機  門：門體采用不銹鋼制成，門內裝有橡膠密封圈，工作時與桶體密封，在門鎖內裝有聯動開關，保     證機器在運轉中門不會被打開，確保操作者安全

進水管：進水管路上裝有電磁閥

排水閥：排水閥開啟和關閉由電磁閥控制

加熱器：本機有二種加熱方法，一為蒸汽加熱，二為電熱

2.一般工作流程

加水——洗滌——脫水——二次加水——均布——脫水——中脫——高脫——高脫1——高脫2

——停機

3.負載特性

慣性負載是指慣性特別大，啟動較困難的負載。但只要生產機械轉動后達到一定轉速時，負載又顯著下降，輸出功率也相應減小，并相應可獲得節能的效果。這類設備有壓榨機、高速分離機、拋光機、離心鑄造機、管莊機、脫水機、工業洗衣機等等它可用轉速控制，定時控制，多段速控制的方法來滿足工藝要求和節能。設備在制動時還可以采用能量回饋方式，達到快速停機和節電的目的；約有20%的節電率

4.變頻器要求

A 、啟動力矩大,二次加水啟動時，負載達到最大值，低頻力矩輸出滿足要求

B、全程轉速穩定

C、加減速過程中不失速

D、寬調速范圍

E：多段速運行

*注意事項

A.負債慣性比較大----當負載運行到一定轉速后，慣性會比較大，請注意加減速時間的設置

B.停車方式一般選擇自由停機，因為慣性比較大，停機時間會比較長，采用自由停車后，只要變頻器沒有輸出，就可以采用機械制動，這樣可以減少停機時間，提高生產效率。（可以根據用戶要求進行設置選擇）

C.注意變頻器的安裝防護（設備有振動等）

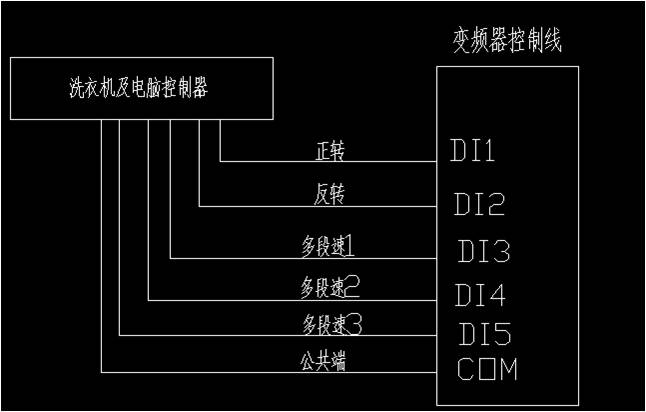

基本圖示：
